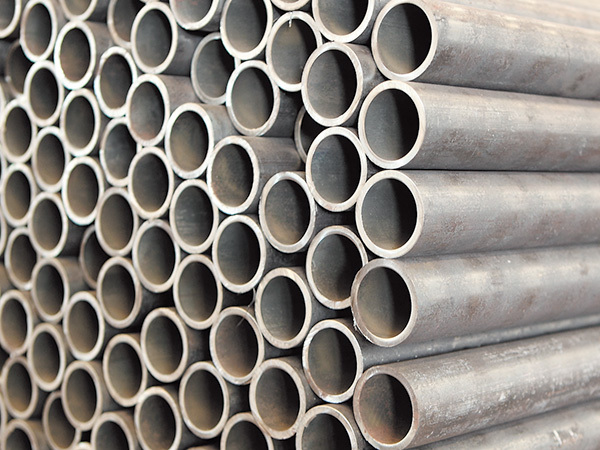

當前位置：首頁 >> 產品展示 用于制造高溫、高壓及其以上壓力的蒸汽鍋爐、管道用無縫鋼管、石油化工用爐管、熱交換器管和壓力管道用無縫鋼管、高壓化肥設備和管道、其他化工設備用無縫鋼管。
● 標準 Standard
| 中國國家標準 | GB5310-2017 |
| 美國機械工程師協會標準 | ASME SA-106 ASME SA -192MASME SA -209M ASME SA-210M ASME SA -213MASME SA -335M |
| 德國工業標準 | DIN17175 |
| 日本工業標準 | JIS G3462 |
● 用途 Uses
用于鍋爐水冷壁、省煤器、再熱器、過熱器和蒸氣管道的制造
● 尺寸偏差 Deviation
按 GB5310 標準供貨的鋼管壁厚和外徑偏差
| 鋼管種類 | 鋼管尺寸 mm | 允許偏差 | |||
| 普通級 | 高級 | ||||
| 熱軋管 | 外徑D | ≤ 159 | ± 1.0% （最小值為± 0.5mm ） | ± 0.75% （最小值為± 0.3mm ） | |
| ＞ 159 | ± 1.0% | ± 0.90% | |||
| 壁厚S | ＜ 3.5 | + 15% （最小值為 + 0.48mm - 10% - 0.32mm ） | ± 10% （最小值為± 0.2mm ） | ||
| 3.5~20 | +15%-10% | ±10% | |||
| ＞ 20 | D ＜ 219 | ± 10% | ±7.5% | ||
| D ≥ 219 | +12.5%-10.0% | ±10% | |||
| 冷拔管 | 外徑D | ≤ 30 | ± 0.20mm | ± 0.15mm | |
| ＞ 30~50 | ± 0.30mm | ± 0.25mm | |||
| ＞ 50 | ±0.8% | ±0.6% | |||
| 壁厚S | 2~3 | +12%-10% | ±10% | ||
| ＞ 3 | ±10% | ±7.5% | |||
按 GB5310 標準供貨的鋼管壁厚和外徑偏差
| 鋼管種類 | 鋼管尺寸mm | 允許偏差 | ||
| 普通級 | 高級 | |||
| 熱軋管 | 外徑D | ≤ 159 | ±1.0%( 最小± 0.50mm ) | ±0.75%( 最小± 0.40mm ) |
| ＞ 159 | ±1.0% | ±0.90% | ||
| 壁厚s | ≤ 20 | +15.0%( 最小 + 0.45mm )－ 12.5% － 0.35mm ) | ±10%( 最小± 0.30mm ) | |
| ＞ 20 | ±12.5% | ±10% | ||
| 冷拔管 | 外徑D | 10 ~ 30 | ± 0.40mm | ± 0.20mm |
| ＞ 30 ~ 50 | ± 0.45mm | ± 0.25mm | ||
| ＞ 50 | +1.0% | ±0.75% | ||
| 壁厚s | 1.5 ~ 3.0 | +15%－ 10% | ±10% | |
| ＞ 3.0 | +12.5%－ 10% | ±10% | ||
按其它標準供貨的鋼管壁厚和外徑偏差
| 項目 | 標準 | 范圍 | 允許偏差 | ||||
| 外徑 | DIN17175 | 熱管 | D ≤ 100mm | ± 0.75%( 最小值± 0.5mm ) | |||
| D ＞ 100~ 320mm | ± 0.9% | ||||||
| 冷管： D ≤ 120mm | ± 0.6%( 最小值± 0.25mm ) | ||||||
| ASME SA -192M 、 ASME SA -209M 、 ASME SA -210M 、 ASME SA -213M 、 ASME SA -335M 、 JIS G 3461 | 熱管 | D ＜ 100mm | +0.4~ -0.8mm | ||||
| D ≥ 100~ ＜ 160mm | +0.4~ -1.2mm | ||||||
| D ≥ 160~ ＜ 200mm | +0.4~ -1.8mm | ||||||
| D ≥ 200 mm | +0.4~ -2.4mm | ||||||
| 冷管 | D ＜ 25mm | ± 0.10 mm | |||||
| D ≥ 25~ ＜ 40mm | ± 0.15 mm | ||||||
| D ≥ 40~ ＜ 50mm | ± 0.20 mm | ||||||
| D ≥ 50~ ＜ 60mm | ± 0.25 mm | ||||||
| D ≥ 60 ~ ＜ 80mm | ± 0.30 mm | ||||||
| ASME SA-106 | D 10.3~ 48.3mm | ± 0.40 mm | |||||
| D ＞ 48.3~ 114.3mm | ± 0.79 mm | ||||||
| D ＞ 114.3~ 219.1mm | +1.59~ -0.79mm | ||||||
| D ＞ 219.1~ 457mm | +2.38~ -0.79mm | ||||||
| 壁厚 | DIN17175 | D ≤ 130mm | S ≤ 2Sn | +15%~-10% | |||
| S ＞ 2Sn~4Sn | +12.5%~-10% | ||||||
| S ＞ 4Sn | ± 9% | ||||||
| 130 ＜ D ≤ 320mm | S ≤ 0.05D | +17.5%~-12.5% | |||||
| 0.05D ＜ S ≤ 0.11D | ± 12.5% | ||||||
| S ＞ 0.11D | ± 10% | ||||||
| ASME SA -192M 、 ASME SA -209M 、 ASME SA -210M 、 ASME SA -213M 、 ASME SA -335M 、 JIS G 3461 | 熱管 | S ≥ 2~ ＜ 2.4mm ，且 D ＜ 100 | +40~0% | ||||
| S ≥ 2.4~ ＜ 3.8mm | +35~0% | ||||||
| S ≥ 3.8~ ＜ 4.6mm | +33~0% | ||||||
| S ≥ 4.6mm | +28~0% | ||||||
| 冷管 | D ＜ 40 | S ＜ 2mm | +0.4~ 0mm | ||||
| S ≥ 2mm | +20~0% | ||||||
| D ≥ 40 | +22~0% | ||||||
| ASME SA-106 | -12.5% | ||||||
注： Sn 為標準壁厚
